ASTM B163 UNS N04400 qotishma issiqlik almashinuvchi trubkasi

Gnee Steel (Tianjin) Co., Ltd. Xitoyda astm b163 uns n04400 qotishma issiqlik almashtirgich quvurining eng professional ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Ko'p tajribaga ega bo'lgan holda, biz sizni fabrikamizdan ulgurji tayyorlangan astm b163 uns n04400 qotishma issiqlik almashtirgich trubkasi bilan tabriklaymiz. Narxlar bo'yicha maslahat olish uchun biz bilan bog'laning.



ASTM B163 spetsifikatsiyasi nima?

ASTM B163 tashqi diametri 76,2 mm (3 dyuym) dan oshmaydigan choksiz nikel qotishma quvurlarini qamrab oluvchi sanoat materiali standarti- bo‘lib, u kondensatorlar va issiqlik almashtirgichlarda foydalanishga mo‘ljallangan bo‘lib, kimyoviy tarkib, mexanik xususiyatlar, o‘lchov bardoshliklari, qattiqlik sinovi, qattiqlik sinovi bo‘yicha qat’iy talablarni belgilaydi.



ASME SB 163 N04400 quvurlari yetkazib beruvchi va ishlab chiqaruvchisi

18 yildan ortiq xalqaro eksport tajribasiga ega bo'lgan GNEE butun dunyo bo'ylab 80 dan ortiq mamlakatlardagi mijozlarga nikel qotishma issiqlik almashtirgich quvurlarini etkazib beradi. Bizning bozorimiz AQSh, Kanada, Germaniya, Ispaniya, Niderlandiya, Italiya, Turkiya, Janubiy Koreya, Vetnam, Hindiston, Pokiston, Saudiya Arabistoni, BAA, Janubiy Afrika va Braziliya kabi sanoat mamlakatlari va mintaqalarini qamrab oladi.

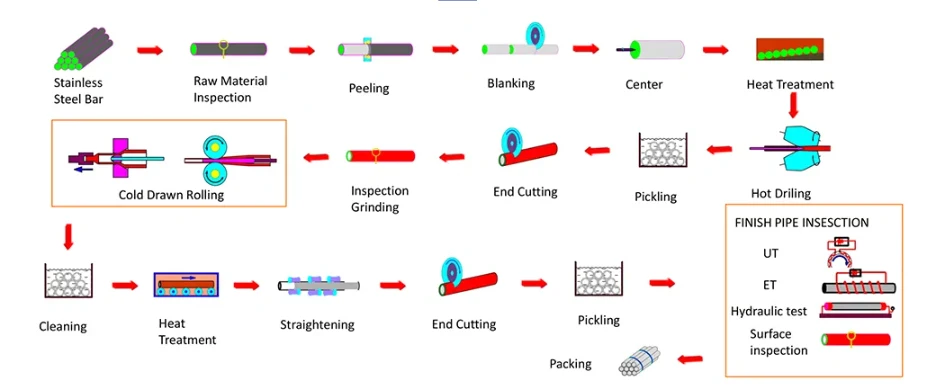

GNEE tomonidan taqdim etilgan ASTM B163 UNS N04400 qotishma issiqlik almashtirgich trubkasi kondensatorlar va issiqlik almashtirgichlar uchun maxsus mo'ljallangan choksiz nikel{2}}mis qotishma trubkasidir. Yuqori{4}}sifatli, vakuumli{5}}eritilgan nikel qotishma ignabargli plitalardan ishlab chiqariladi, u issiq ekstruziya, ko‘p o‘tishli sovuq tortish/sovuq haddeleme, eritmani tavlash, aniq o‘lchamlarni aniqlash, to‘g‘rilash, yorqin yumshatish, tuzlash va passivlash hamda yakuniy tekshirish kabi jarayonlardan o‘tadi.

Kamida 63% nikel (Ni) va 28%–34% mis (Cu) ni oʻz ichiga olgan holda, u oqayotgan dengiz suvida yiliga 0,025 mm dan kam korroziya tezligini namoyon etadi va chuqurchalar, yoriqlar korroziyasi va xlorid- taʼsiridan kelib chiqqan stressli korroziya yorilishiga qarshilik koʻrsatadi. An'anaviy zanglamaydigan po'latlar va mis qotishmalari bilan solishtirganda, u uzoq muddatli -operatsion afzalliklarga ega.



Yuvishdan so'ng uning kuchlanish kuchi 480 MPa dan katta yoki unga teng, oqish quvvati 170 MPa dan katta yoki unga teng va cho'zilish 35% dan oshadi. U kriyojenik sharoitlardan taxminan 540 daraja (1000 daraja F) gacha bo'lgan haroratlarda yuqori mexanik kuchni saqlaydi. Bu issiqlik almashtirgichning xizmat qilish muddatini samarali ravishda uzaytiradi va uskunaga texnik xizmat ko'rsatish vaqtini qisqartiradi, bu esa uni dengizni tuzsizlantirish, neft-kimyo, xlor-ishqoriy sanoati va elektr stansiyalarini suv isitish tizimlarida keng qo'llash imkonini beradi.

Biz maxsus tashqi diametrlarni (6 mm-114 mm) va devor qalinligini (0,8 mm-12 mm) qo'llab-quvvatlaymiz. Mijozlarning chizmachilik talablaridan kelib chiqib, biz moslashtirilgan uzunlikdagi tekis quvurlar yoki U-egilgan quvurlarni qayta ishlash xizmatlarini taklif etamiz. Mijoz talabiga binoan biz EN 10204 3.2 sertifikatlari hamda SGS, BV, TÜV va boshqalarning uchinchi-tekshiruv xizmatlarini taqdim etishimiz mumkin.



ASME SB163 / B165 Monel 400 kimyoviy tarkibi:

BAJA	C	Mn	Si	S	Cu	Fe	Ni
Monel 400	0,30 Maks	2.00Maks	0,5 Maks	0,24 Maks	28.0-34.0	2,50Maks	63.00daq



Monel 400 choksiz quvurlar uchun ekvivalent baholar:

STANDART	WERKSTOFF NR.	UNS	JIS	BS	GOST	AFNOR	UZ
Monel 400	2.436	N04400	NW 4400	NA 13	МНЖМц 28-2,5-1,5	NU-30M	NiCu30Fe



ASME SB163 / B165 Monel 400 mexanik xususiyatlari:

rade	Vaziyat			Kuchlanish kuchi, min, psi (MPa)		Hosildorlik kuchi, min,(0,2% ofset), min,psi(MPa)		2 dyuym yoki 50 mm (yoki 4D), min,% cho'zilish
MONEL 400 (UNS N04400)	Tavlangan, 5 dyuym (127 mm) tashqi diametri va uner			70,000(480)		28,000(195)		35%
	Tavlangan, tashqi diametri 5 dyuym (127 mm) dan ortiq			70,000(480)		25,000(170)		35%
	Stressdan xalos bo'lish-Barcha o'lchamlar			85,000(585)		55,000(380)		15%



ASTM B163 UNS N04400 quvur harorati diapazoni

Mulk	Qiymat
Ishlash harorati	-200 darajadan 550 darajagacha (odatiy xizmat)
Oksidlanishga qarshilik	Taxminan 550 darajaga qadar yaxshi
Korroziyaga qarshilik	Dengiz suvi, gidroflorik kislota, gidroksidi va xlorid muhitiga mukammal qarshilik



ASTM B163 standart kondensator va issiqlik almashtirgichning tashqi diametri, devor qalinligi va uzunligi bo'yicha ruxsat etilgan o'lcham
Ruxsat etilgan o'zgarishlar
Material	Nominal tashqi diametri, in.(mm)	Tashqi diametri, dyuym (mm)		Devor qalinligi,% o'rtacha devor		Devor qalinligi,% Minimal devor		Uzunlik, dyuym (mm)
UNS N02200, UNS N02201, UNS N04400		tugadi	ostida	tugadi	ostida	tugadi	ostida	tugadi	ostida
	1/2 dan 5/8 gacha (12,7 dan 15,9 gacha), bundan mustasno	0.005(0.13)	0	12.5	12.5	25	0	1/8 (3.2)	0
	8/5 dan 1-1/2 gacha (15,9 dan 38,1 gacha), shu jumladan	0.005(0.13)	0.005(0.13)	10	10	20	0
	1-1/2 dan 3 gacha (38,1 dan 76,2 gacha), shu jumladan	0.010(0.25)	0.010(0.25)	10	10	22	0	30 fut (9,1 m) ostida↑



ASTM B163 UNS N04400 qotishma naychasining ilovalari:

Dengiz muhandisligi va dengiz suvi quvurlari tizimlari;
Kimyoviy va neft-kimyoni qayta ishlash uskunalari;
Elektr energiyasini ishlab chiqarishda suv isitgichlari va issiqlik almashinuvchilari.

Agar loyiha ustida ishlayotgan bo'lsangiz, menga xabar bering: kerakli o'lchamlar (tashqi diametri va devor qalinligi) qanday? Ishlash harorati va suyuqlik muhiti nima? Men ASTM B163 Monel 400 eng mos ekanligini tekshirish yoki bosim ko'rsatkichlarini hisoblashda yordam bera olaman.

Hozir bog'laning



ASTM B163 va ASTM B165 o'rtasidagi farq nima?

Asosiy farq ularning qo‘llanilishi va qamrovi bo‘yicha: ⁠ASTM B163 kondensatorlar va issiqlik almashtirgichlar uchun choksiz nikel va nikel qotishma quvurlarini, ASTM B165 esa sovuq{2}}ishlab chiqarilgan choksiz nikel{3}}mis qotishmalarini (umumiy xizmat ko‘rsatish quvurlari uchun Monel 400) va qoplaydi.



ASTM B163 UNS N04400 qotishma trubkasi kg uchun narxi

ASTM B163 UNS N04400 (Monel 400) qotishma trubkasi odatda buyurtma hajmiga, ishlab chiqarish turiga (choksiz yoki payvandlangan) va o'lchamlarga qarab har bir kg uchun 10 dan 40 dollargacha turadi. Ulgurji quyma stavkalar ba'zan bir tonna uchun 3 000 dan 12 500 dollargacha (kg uchun 3 dan 12,50 dollargacha) boshlanishi mumkin, ixtisoslashtirilgan chakana uzunlikdagi yoki kichik partiyali choksiz kondensator quvurlari esa yuqoriroq miqyosda bo'ladi.



Sifat nazorati

Zavoddan chiqishdan oldin mahsulotlarning har bir partiyasi ASTM B163 talablariga to'liq mos kelishini ta'minlash uchun 100% girdab oqimi sinovi (ECT), gidrostatik sinov, PMI (ijobiy material identifikatsiyasi), kimyoviy tarkib tahlili, valentlik sinovi, tekislash sinovi, olovni yoqish sinovi, qattiqlik sinovi, o'lchov tekshiruvi va sirt tekshiruvidan o'tadi.



Yuqori sifatli-transport qadoqlari

Plastik quvurlar qopqoqlari: chang, namlik va begona jismlarning kirib kelishiga yo'l qo'ymaslik va qiyshiq yoki tekis uchlarini zarba shikastlanishidan himoya qilish uchun har bir quvurning ikkala uchiga mahkamlangan plastik chang qopqoqlari (odatda ko'k) o'rnatilishi kerak.
Shaxsiy himoya:
Plastmassa yenglar / cho'zilgan o'rash: Har bir quvur alohida-alohida plastik plyonka yoki qabariq plyonka bilan o'ralgan bo'lishi kerak.

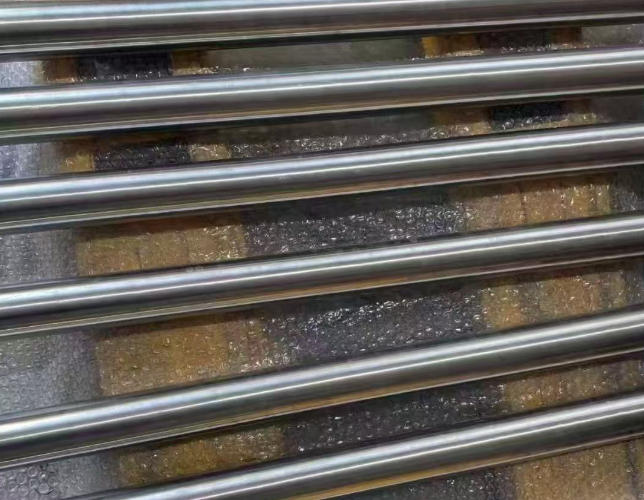

Separatorlar / tamponlama: Yog'ochdan yasalgan bo'shliqlar yoki EPE ko'pikli tamponlama qatlamlari pastki quvurlarni maydalashning oldini olish uchun yog'och quti ichidagi quvur qatlamlari orasiga joylashtirilishi kerak.
Kuchaytirilgan fumigatsiya-Bepul yog'och qutilar (kontrplak qutilari): Yog'och qutilar yuqori-qiymatli qotishma quvurlar uchun tavsiya etilgan yagona qadoqlash usuli hisoblanadi. Forklift bilan ishlashni osonlashtirish uchun korpusning asosi mustahkamlangan bo'lishi kerak.

TSS

Savol: U-bukilgan quvurlarni ishlab chiqara olasizmi?
Javob: Ha. Monel 400 mukammal egiluvchanlikka ega, bu uni U-bukish uchun ideal qiladi. Biz ASTM A556/B163 standartlariga muvofiq egilishni amalga oshiramiz va egilgan qismlarga zarur kuchlanish{6}}bartaruvchi issiqlik bilan ishlov beramiz.

Savol: Nima uchun Monel 400 zanglamaydigan po'latdan ancha qimmat?
Javob: Bu, birinchi navbatda, uning yuqori nikel tarkibiga bog'liq (63% dan ortiq); nikel jahon bozorida narxlarning sezilarli o'zgarishiga duchor bo'lgan qimmatbaho metaldir. Bundan tashqari, Monel 400 ni qayta ishlash qiyin, maxsus asbob-uskunalar va ishlab chiqarish uskunalarini talab qiladi.

Savol: Ushbu quvurlar uchun odatda etkazib berish muddati qanday?
Javob: Agar dumaloq bar mavjud bo'lsa, etkazib berish muddati odatda 45-60 kun.
Qoʻshimcha -uzoq quvurlar yoki maxsus texnik xususiyatlar uchun 70–90 kun ketishi mumkin.
Xom ashyo narxi yuqori bo'lganligi sababli, zavod kamdan-kam hollarda tayyor mahsulotlarni zaxirada saqlaydi; ishlab chiqarish odatda buyurtma asosida-buyurtma asosida- amalga oshiriladi.
